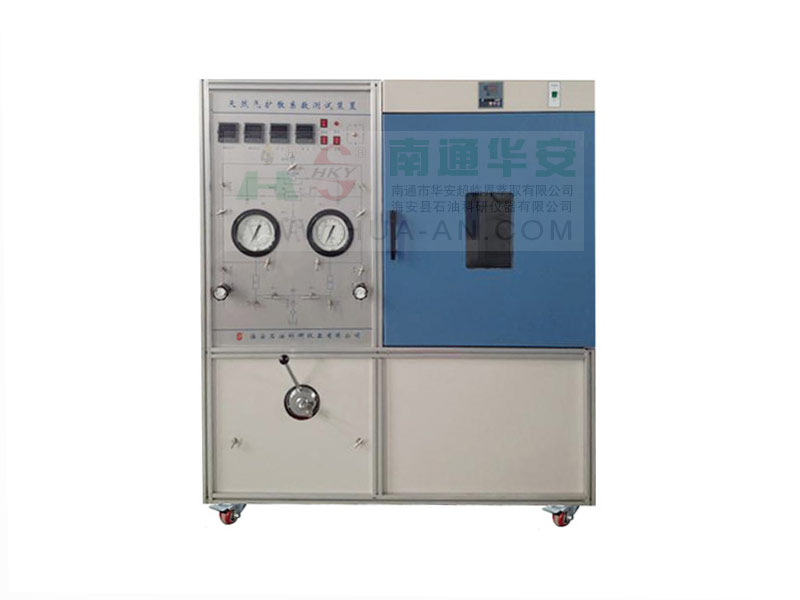

天然气扩散系数测试装置可以测定高温、高压条件下岩石的天然气扩散系数，能较好的模拟底层条件，利用该仪器分别测定了天然气通过人造砂岩即干岩样和饱和水岩样的天然气扩散系数。

技术参数：

1、岩心直径：ф25mm、ф50mm

2、适用岩心长度：0-80mm
3、岩心最高温度：150℃
4、扩散室体积：10ML/25MPa
5、最高环压：35MPa
6、最高流压：25MPa

实验原理：
根据气体在浓度梯度下通过岩样自由扩散的原理，在岩样两端的扩散室中，一端充入烃类气体，一端充入氮气，在恒温恒压条件下，各组分气体的浓度随时间而变化。通过测试在不同时间两扩散室中各组分气体的浓度，可求得烃类气体在岩样中的扩散系数。

结构组成：

该仪器主要由：岩心夹持器、围压泵、气体调压阀、增压平衡容器、增压泵、压力测量系统、真空系统、数据采集系统等组成。
